Avantage

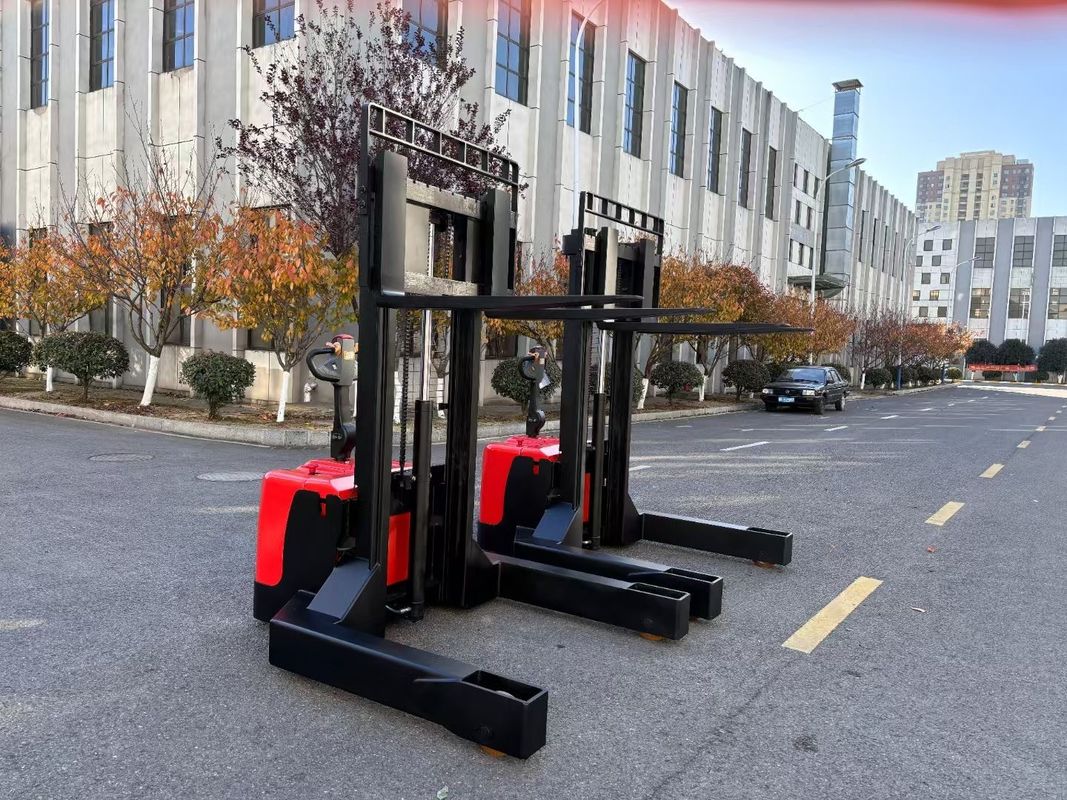

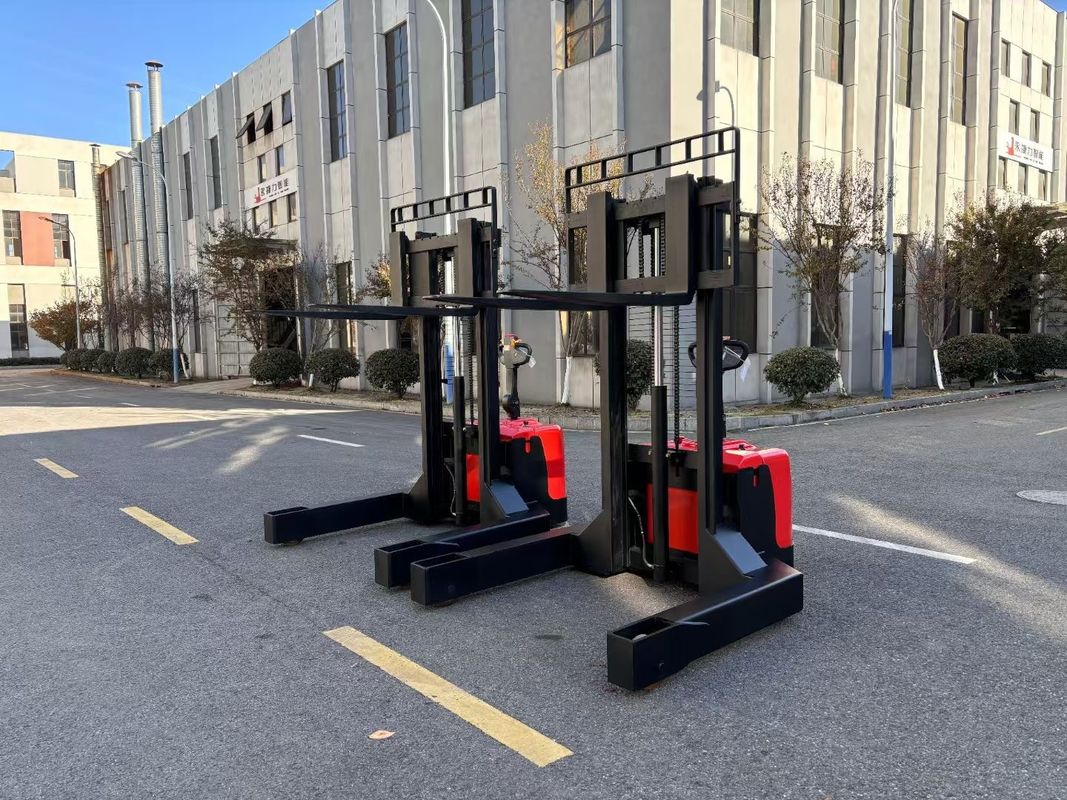

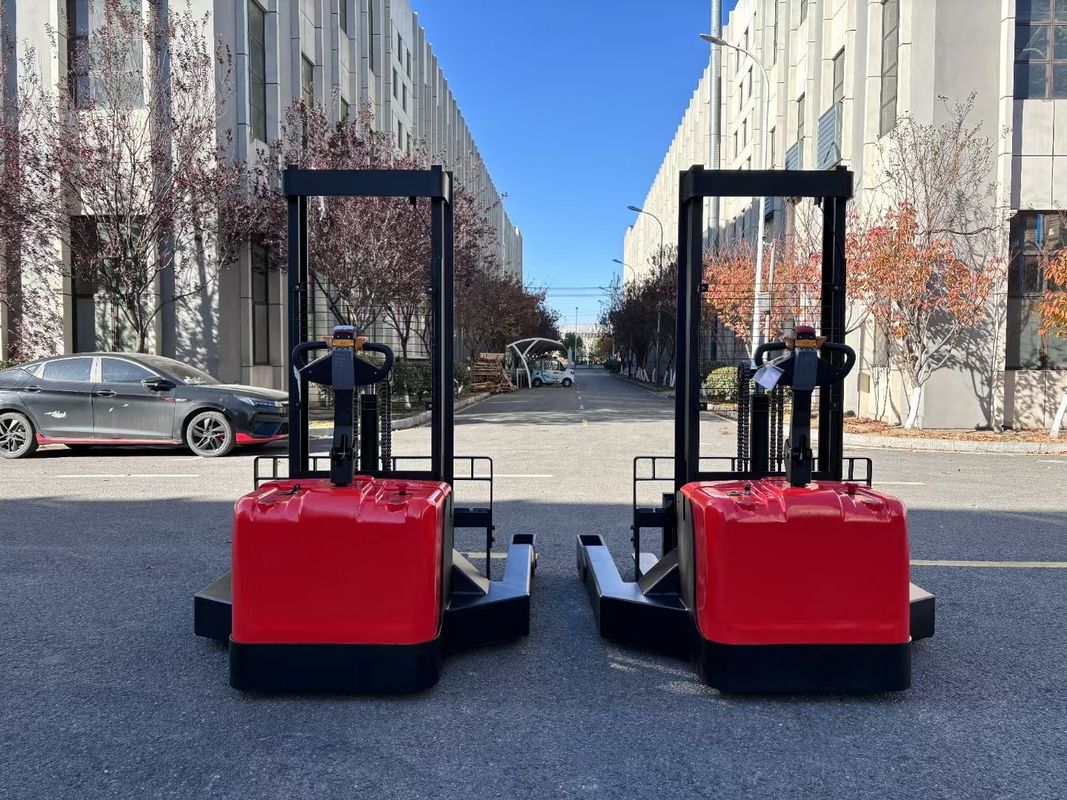

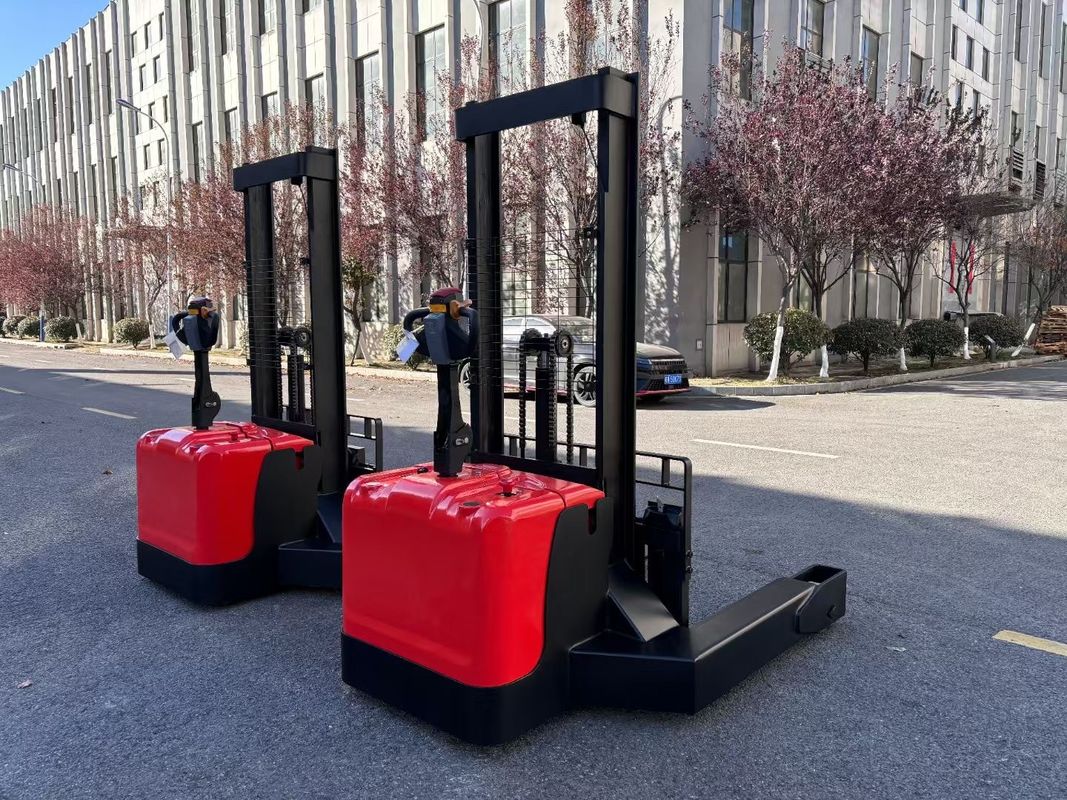

Chariot élévateur non standard
Charge nominale : 3000kg
Augmentation de la hauteur : 1700 mm
Longueur de fourche : 1150 mm
Largeur de fourche : 400-1120 mm
Capacité de la batterie : 24 V 375 Ah.
Tension de charge : 220 V norme européenne
Style de marche de direction électronique
Système de contrôle Curtis
Batterie au plomb forgée de crochet de chariot élévateur
Produit paramètre
| 型号 | Modèle | CDD30D-17 | |
| 驱动方式 | Type de puissance | Batterie au plomb | |
| 驾驶方式 | Type de conduite | 步行式Type walkie | |
| 额定载荷 | Charge nominale | Q(kg) | 3000 |
| 起升高度 | Hauteur de levage | h3(mm) | 1700 |
| 总长 | Longueur totale | L1(mm) | 2067 |
| 总宽 | Largeur hors tout | b1/b2 | 850/1360 |
| 货叉尺寸 | Dimensions de la fourche | s/e/l(mm) | 65/190/1150 |
| 货叉外侧距 | Largeur extérieure des fourches | b5(mm) | 680 |
| 门架闭合高度 | Hauteur du mât fermé | h1(mm) | 2090 |
| 起升时门架最大高度(含挡货架) | Hauteur maximale du mât pendant le levage (y compris le dossier de charge) | h4(mm) | 5100 |
| 挡货架宽度 | Largeur du dossier de chargement | b3(mm) | 800 |
| 货叉离地高度(最低) | Hauteur de la fourche par rapport au sol (minimum) | h6(mm) | 86-88 |
| 整车离地间隙 | Hauteur du véhicule par rapport au sol (minimum) | m(mm) | 30 |
| 操纵手柄离地高度 | Hauteur de la poignée de commande | h5(mm) | 1270 |
| 蓄电池,电压/额定容量 | Batterie, tension/capacité | V/Ah | 24/210 |
| 电池重量 | Poids de la batterie | kilos | 90 |
| 整车重量(含电池) | Poids du véhicule (batterie incluse) | kilos | 1370 |
| 驱动电机功率(S2-60min) | Puissance du moteur d'entraînement (S2-60min) | kW | 1,5 (CA) |
| 起升电机功率 | Puissance du moteur de levage | kW | 2.2 |
| 轮胎 | Pneu | 聚氨酯Polyuréthane | |
| 轮胎尺寸,驱动轮 | Dimensions des pneus, roue motrice | mm | φ250x80 |
| 轮胎尺寸,承重轮 | Dimensions des pneus, roue d'ours | mm | φ85x70 |
| 平衡轮尺寸 | Dimensions du balancier | mm | φ130x55 |
| 车轮数量,前/后(x=驱动轮) | Nombre de roues, avant/arrière (x=roue motrice) | 4/1X-3 | |
| 轮距,驱动侧 | Voie de roue, côté entraînement | mm | 545 |
| 轮距,承重侧 | Voie de roue, côté ours | mm | 490 |
| 轴距 | empattement | y(mm) | 1421 |
| 载荷中心 | Centre de charge | C(mm) | 600 |
| 前悬距 | Porte-à-faux avant | x(mm) | 695 |
| 转弯半径 | Rayon de braquage | Wa(mm) | 1637 |
| 堆垛通道宽度(托盘1000x1200)1200跨货叉 | Largeur du canal d'empilage (palette 1000x1200)1200 sur les fourches | Ast(mm) | 2511 |
| 堆垛通道宽度(托盘800x1200)1200沿货叉 | Largeur du canal de gerbage (palette 800x1200)1200 le long des fourches | Ast(mm) | 2482 |
| 满载时桥负荷,驱动侧/承重侧 | Charge par essieu à pleine charge, côté entraînement/côté ours | kilos | 1016/2354 |
| 空载时桥负荷,驱动侧/承重侧 | Charge sur essieu à vide, côté entraînement/côté ours | kilos | 900/470 |
| 行驶速度,满/空载 | Vitesse de conduite, pleine charge/sans charge | km/h | 3,5/4,0 |
| 起升速度,满/空载 | Vitesse de levage, pleine charge/sans charge | mm/s | 80/125 |
| 下降速度,满/空载 | Vitesse de descente, pleine charge/sans charge | mm/s | 160/105 |
| 最大爬坡能力,满/空载(S2-5min) | Escalade maximale, pleine charge/sans charge (S2-5min) | % | 6/10 |
| 制动方式 | Type de freinage | 电磁制动Frein électromagnétique | |
| 转向方式 | Type de direction | 机械转向Direction mécanique | |
| 电池更换方式 | Méthode de remplacement de la batterie | 吊取式Type de levage | |
|
注:1,以上是CDD20D货叉外侧距为680mm,载荷曲线Ce qui précède est la courbe de charge de la fourche CDD20D avec une distance extérieure de 680mm 2, 货叉外侧距为560mm时,CDD20D在起升高度H1600~2500mm时,不失载；Lorsque la distance extérieure des fourches est de 560mm, le CDD20D ne perdra pas de charge lorsque la hauteur d'inclinaison est de 560mm, le CDD20D ne perdra pas de charge lorsque la hauteur de lit est 1600 ~ 2500 mm; hauteur H2500 ~ 5000 mm, hauteur de levage His2500 ~ 5000 mm, la charge est réduit de 150 kg en conséquence sur la base de la courbe de charge standard. |
|||
Le entreprise réserves le droite à Change produit conception et spécifications.Les paramètressont sujet à changement sans préalable avis
